Realizzazione Corone per Strada e Mtb
ISTRUZIONI
REGOLAZIONE GUIDACATENA PER MONORING
ISTRUZIONI REGOLAZIONE
GIUDACATENA PER MONORING
per vedere le descrizioni
clicca con il mouse
sulle diapositive accanto
LEGGERE le avvertenze
AVVERTENZE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

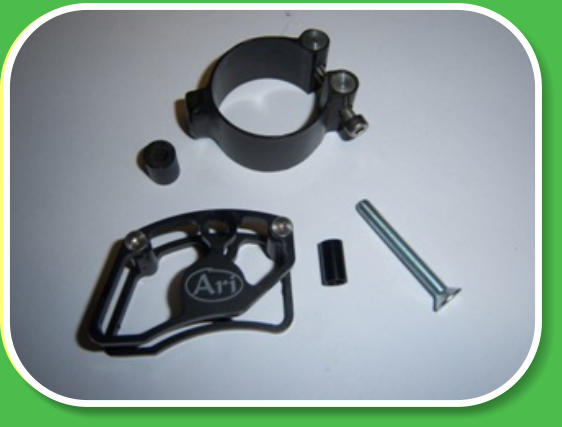

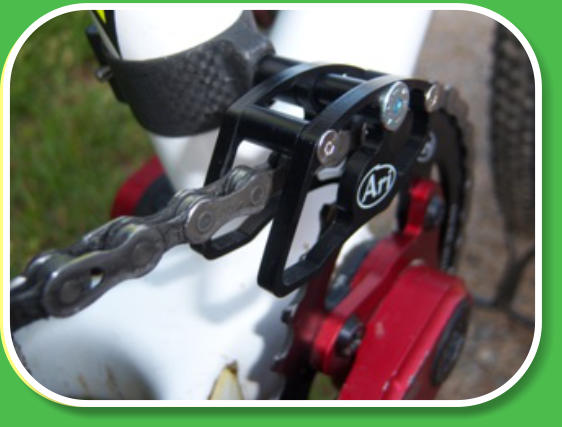

il guidacatena
arriva preassemblato
Passaggio 1

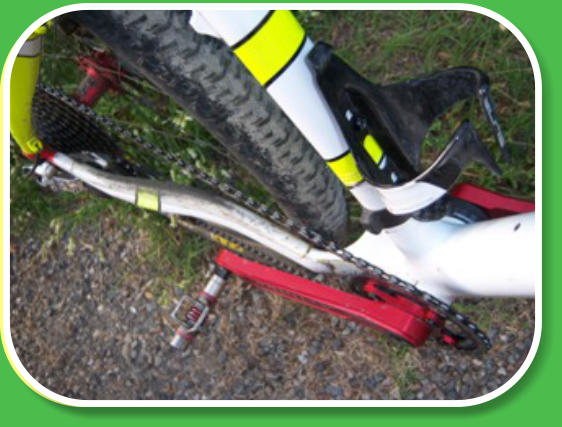

metto la catena sul pignone
posteriore piu' grande

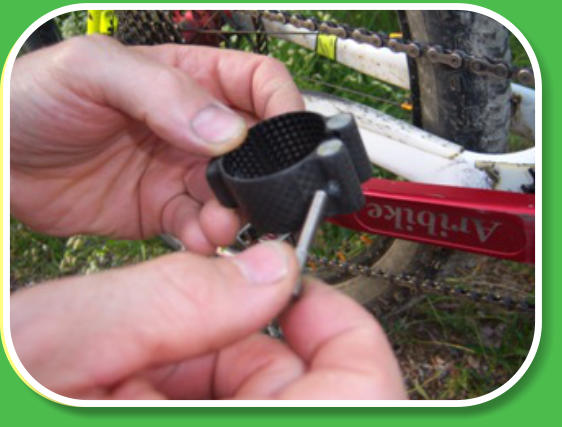

Passaggio 2
tolgo la vite M4
che chiude il collarino in carbonio

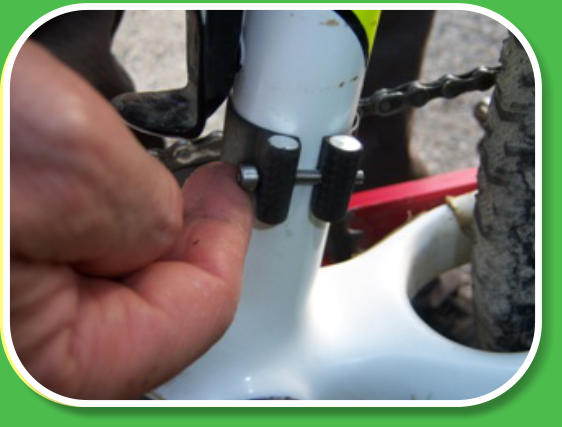

Passaggio 3

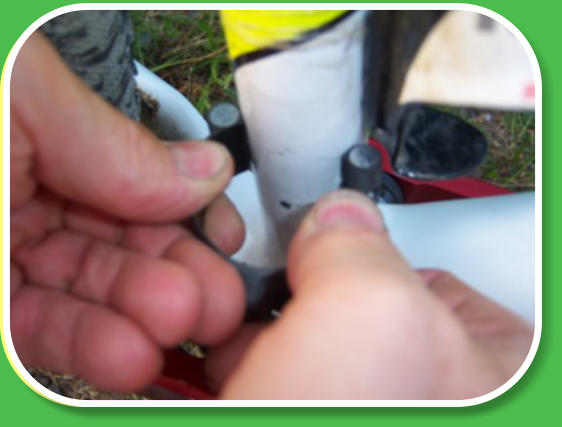

calzo il collarino in carbonio
sul piantone verticale

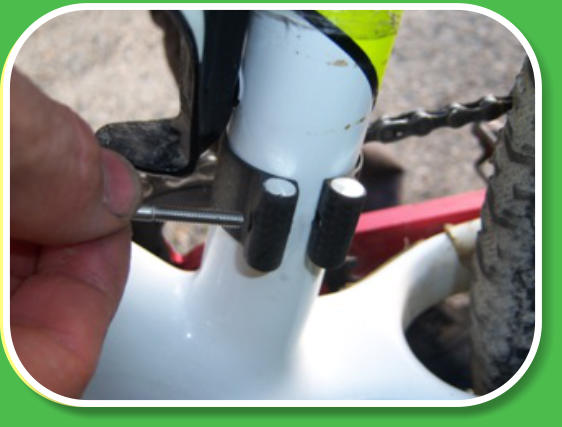

Passaggio 4
riavvito la vite M4
tolta in precedenza

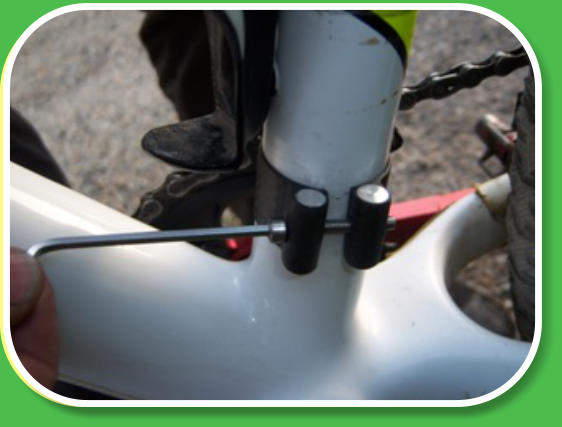

Passaggio 5
la appoggio senza serrarla
con una chiave a brugola da 3 mm
Passaggio 6

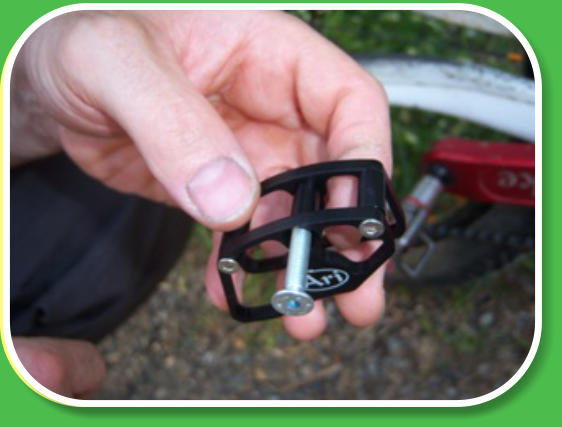

infilo la vite M5 a testa svasata nel foro
centrale della gabbia insieme con il suo
distanziale centrale

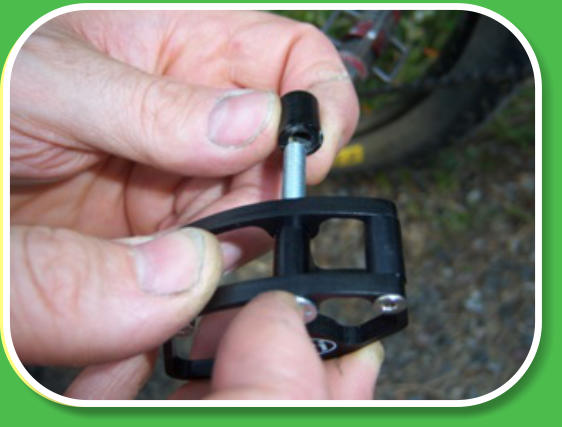

Passaggio 7
infilo il distanziale con diametro
esterno da 10 mm
Passaggio 8

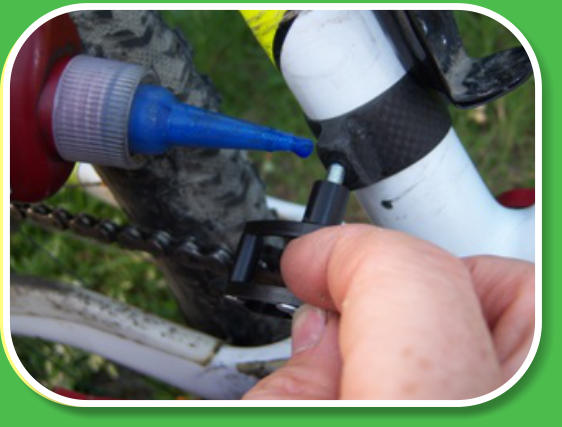

metto sulla vite M5 una goccia di
frenafiletti blu medio bloccaggio e la
avvito al collarino

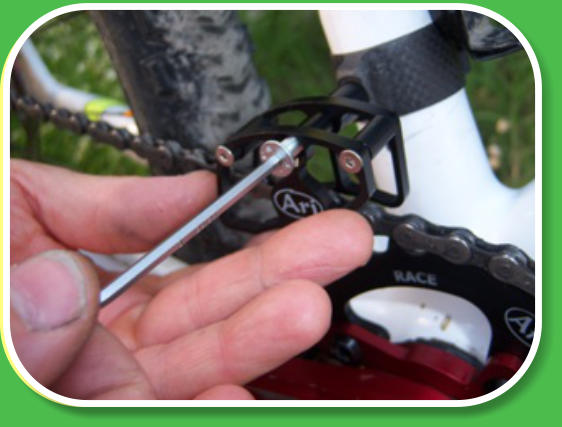

Passaggio 9
la avvito con una chiave a brugola
da 3 mm senza serrarla

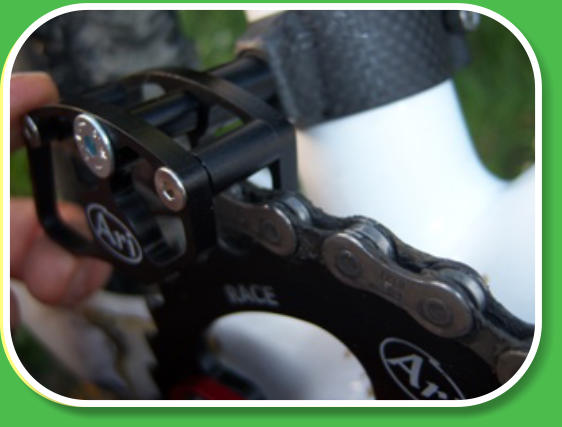

Passaggio 10
con la corona ovale disposta con il vertice
massimo del lato lungo in alto inclino la
gabbia in modo tale che i distanziali interni
anteriore e posteriore della gabbia stessa
siano equidistanti dalla catena
Passaggio 11
con la corona ovale disposta con il vertice
massimo del lato lungo in alto inclino la
gabbia in modo tale che i distanziali interni
anteriore e posteriore della gabbia stessa
siano equidistanti dalla catena

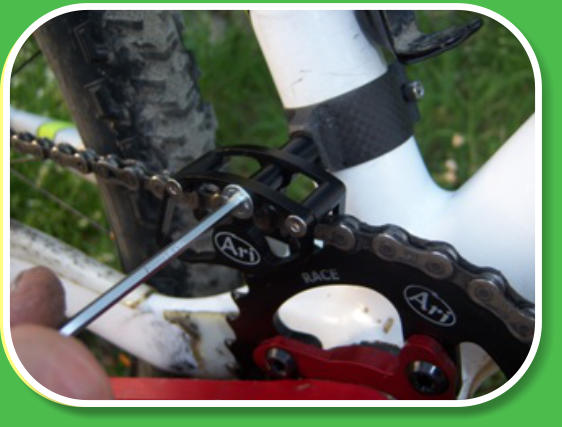

Passaggio 12
blocco la vite m5
Passaggio 13
abbasso il collarino fino ad lasciare una
distanza di 2 mm circa tra la catena
e i due distanziali interni
Passaggio 14
blocco la vite M4
che serra il collarino in carbonio

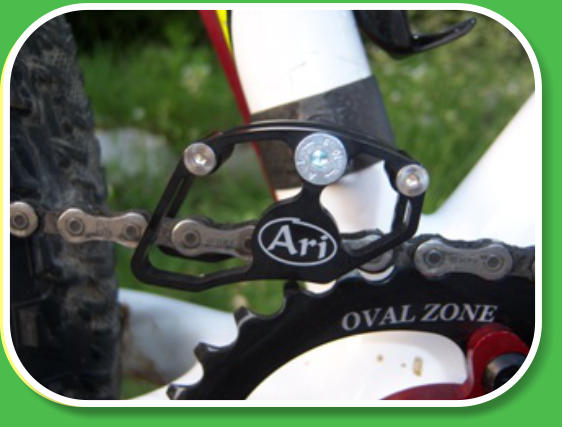

Passaggio 15
in posizione
sul punto massimo dell'ovale
Passaggio 16
in posizione nel punto stretto dell'ovale
(la gabbia tiene sempre prigioniera la catena)

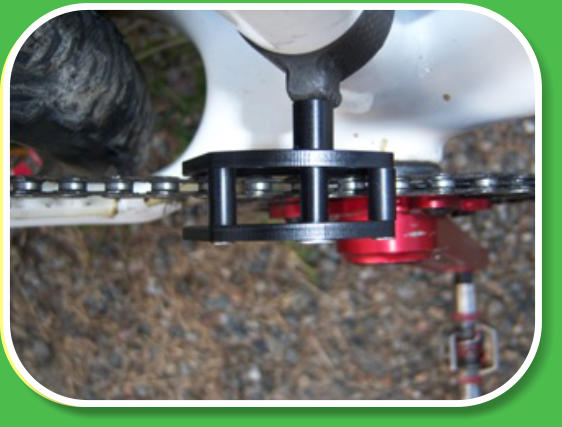

Passaggio 17

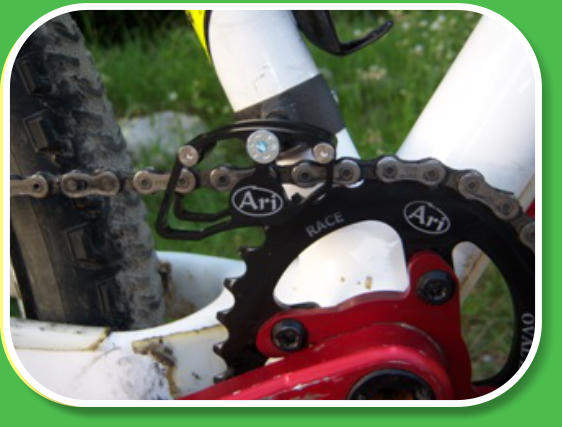

vista dall'alto della gabbia allineata
sul pignone grande posteriore
