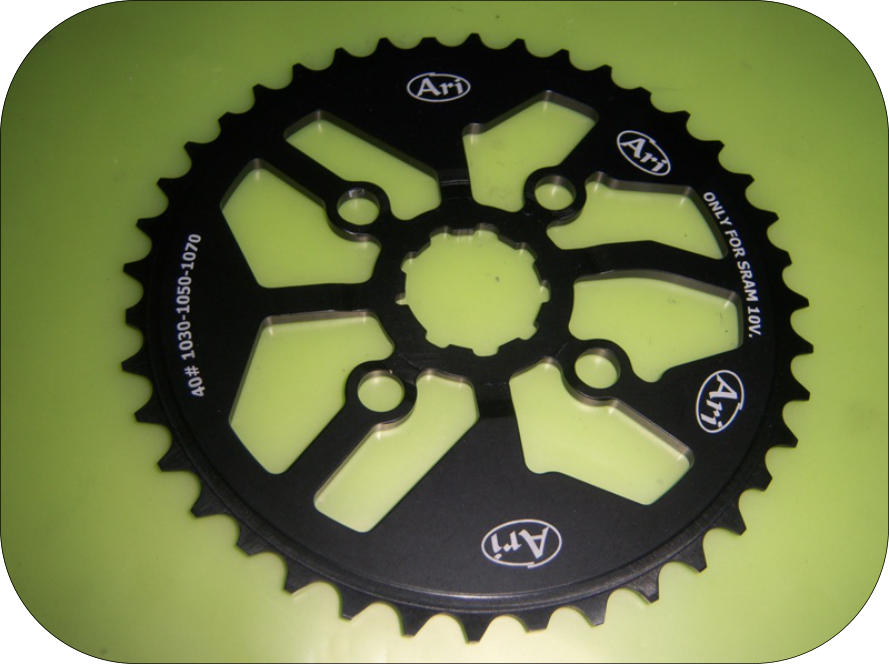

1) per cassetta SRAM 1030/1050/1070
si elimina uno di questi pignoni: 15T 17T 19T o 22T e lo si sostituisce con il pignone maggiorato da 40T o 42T ARI senza alcuna
modifica alla bike a seconda delle esigenze e dei percorsi da affrontare
2) per cassetta SRAM 1080
si elimina il pignone da 14T e lo si sostituisce con il pignone maggiorato da 40T o 42T ARI senza alcuna modifica alla bike
la sostituzione è semplice e veloce - vedi i video allegati a questa scheda
il materiale utilizzato è ERGAL 7075T6 anodizzato duro
la gamma dei colori disponibili è consultabile nella tabella colori
con il pignone viene dato in dotazione un grano per la regolazione del deragliatore posteriore che sostituisce la vite originale del
deragliatore stesso

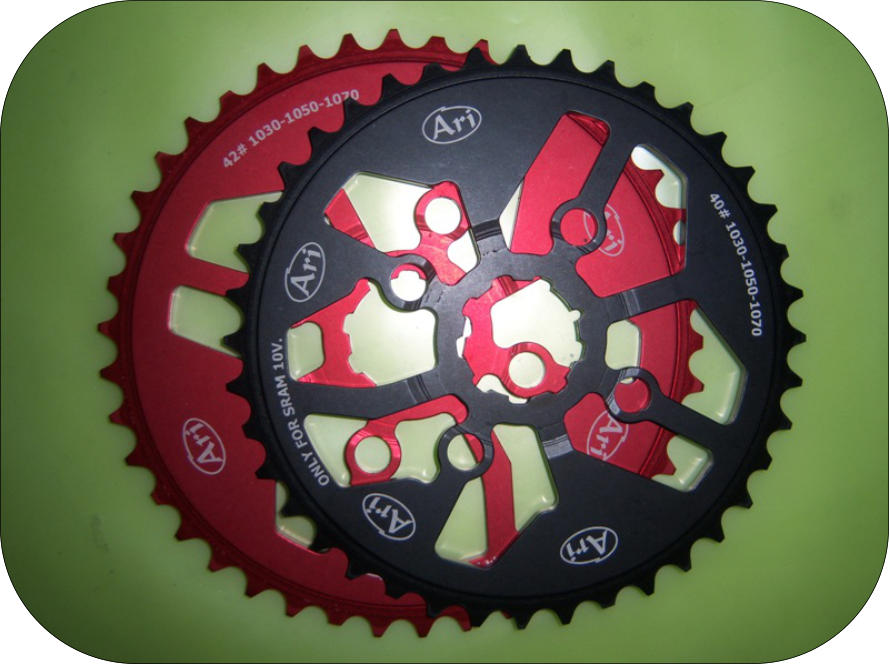

il peso del pignone 40T è di 70 grammi
il peso del pignone 42T è di 73 grammi

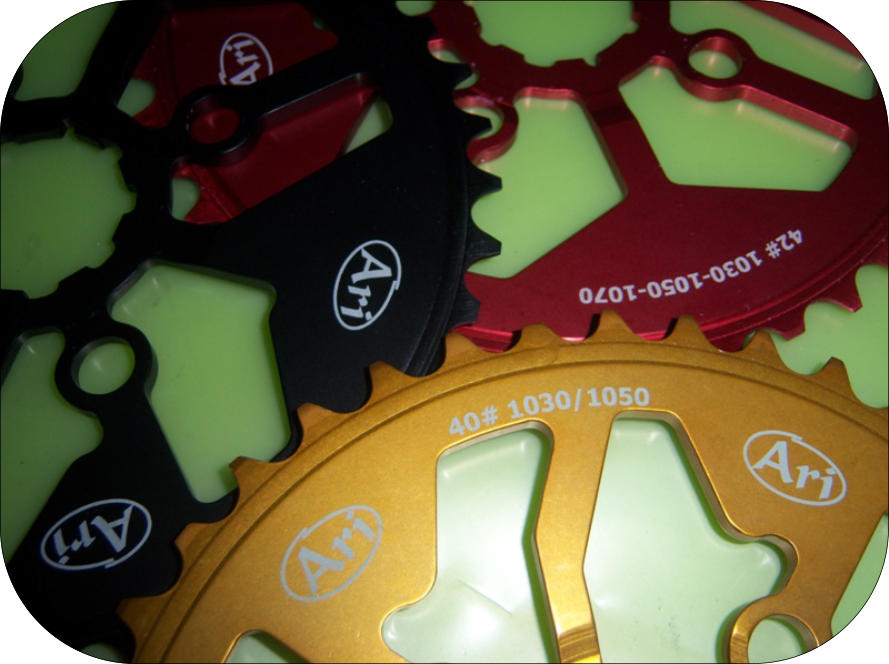

PIGNONE per cassetta posteriore Sram 1030/1050/1070
cod. 299
€ 80,00
1080
cod. 324
€ 80,00
Video istruzioni di montaggio
pignone ARI 40T e 42T
per cassette Shimano e Sram
Istruzioni regolazione deragliatore
Istruzioni regolazione deragliatore con pignone ARI per cassetta Shimano e Sram
Ultimato il montaggio del pignone ARI per cassetta Shimano o Sram segui queste semplici istruzioni
per la regolazione del deragliatore
1) Posiziona verso il basso uno dei denti del pignone ARI perpendicolarmente al terreno (scegline uno
senza scarico)
2)Posiziona verso l'alto uno dei denti della puleggia superiore del deragliatore sempre
perpendicolarmente al terreno

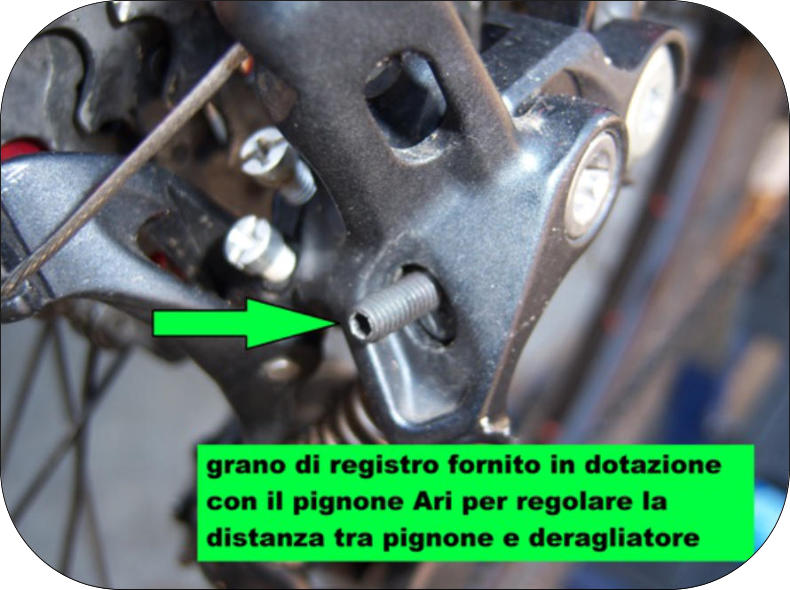

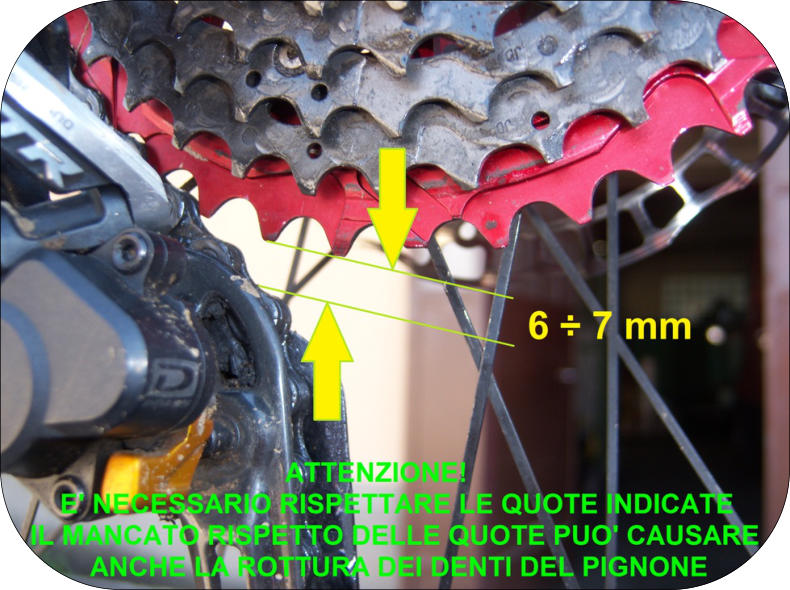

3)Agendo sulla vite di regolazione del deragliatore (foto 1) regola la distanza tra i denti ad una quota
compresa tra i 6 e i 7mm (foto 2)

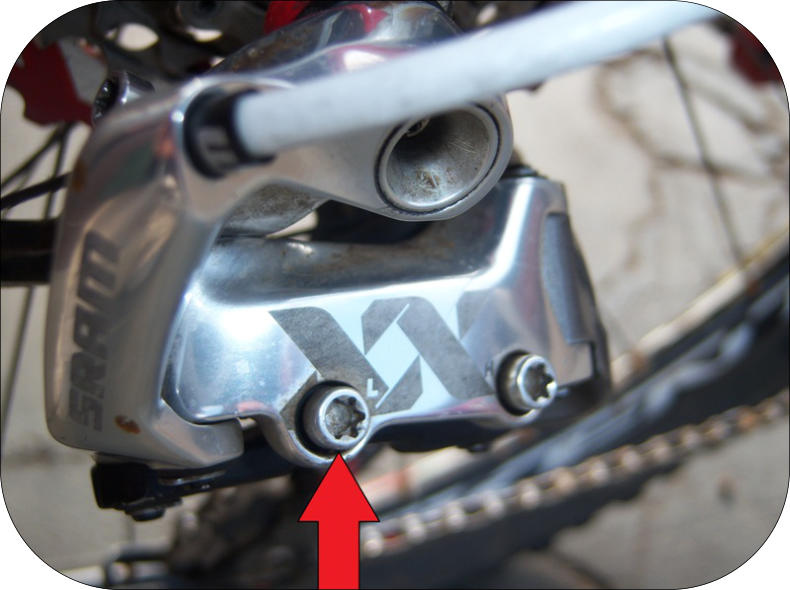

NB La vite L del deragliatore posteriore va generalmente svitata di circa mezzo giro per permettere
alla catena di salire bene sul pignone aggiunto perchè il pacco pignoni rimane leggermente più
interno di come era in origine (foto 3)
foto 1
foto 2
foto 3
Avvertenza regolazione deragliatore posteriore con pignoni maggiorati
Avvertenza per la corretta regolazione del deragliatore posteriore con i pignoni
maggiorati
Nella regolazione della distanza del deragliatore posteriore dai denti del pignone maggiorato fare
particolare attenzione che la gabbia interna del deragliatore stesso, soprattutto in fase di discesa, non
vada a toccare il dente del pignone.

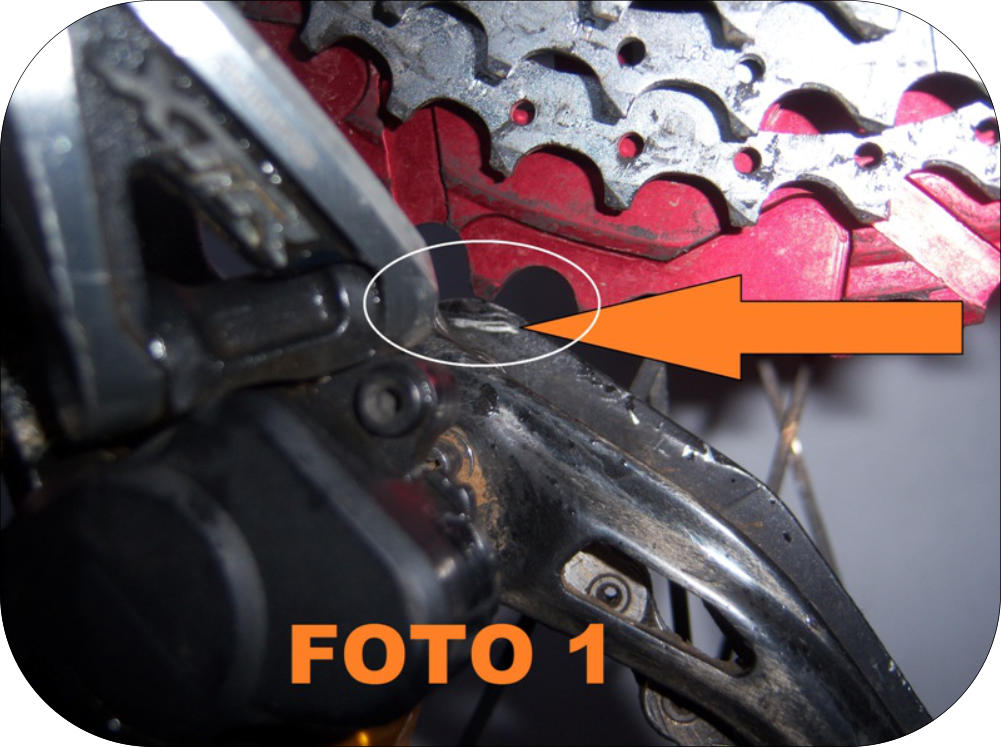

Nella foto 1 è evidenziata la parte interna della gabbia segnata dal dente del pignone perchè la
regolazione NON ERA CORRETTA
Nella foto 2 è evindenziata l'interferenza tra la gabbia interna del deragliatore e l'estremità del dente
del pignone; anche in questo caso la regolazione NON E' CORRETTA
N.B. ATTENZIONE, L'INTERFERENZA DELLA GABBIA DEL DERAGLIATORE CON I DENTI DEL
PIGNONE PUO’ CAUSARE LA ROTTURA DEI DENTI STESSI
Consigli regolazione lunghezza catena con monoring
Consiglio per effettuare una corretta ed efficace regolazione della lunghezza catena con il
monoring
Per evitare accidentali cadute di catena con l'utilizzo del monoring senza guidacatena è indispensabile che la
lunghezza della catena stessa sia perfetta.
Con la catena posizionata sul pignone posteriore più grande, come è evidenziano nella foto, l'escursione
del deragliatore deve essere indicativamente compresa tra i 4 e i 5 mm
NB

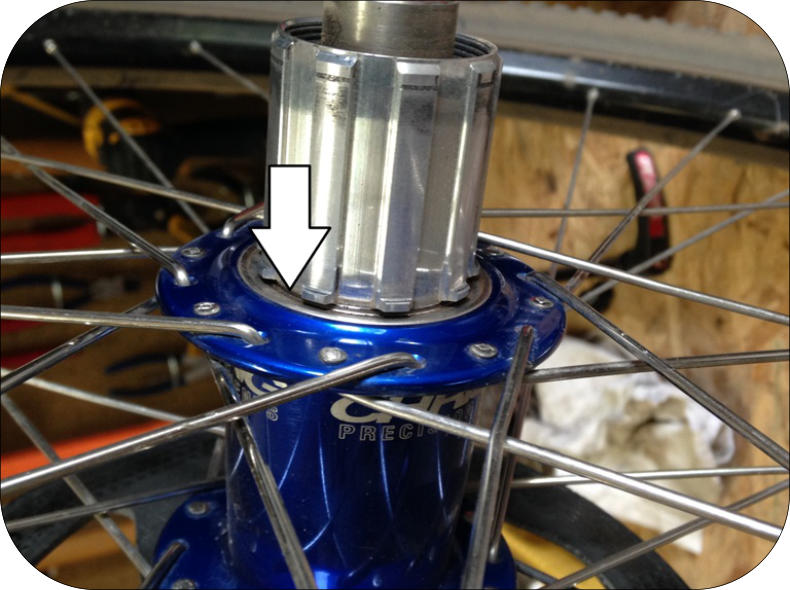

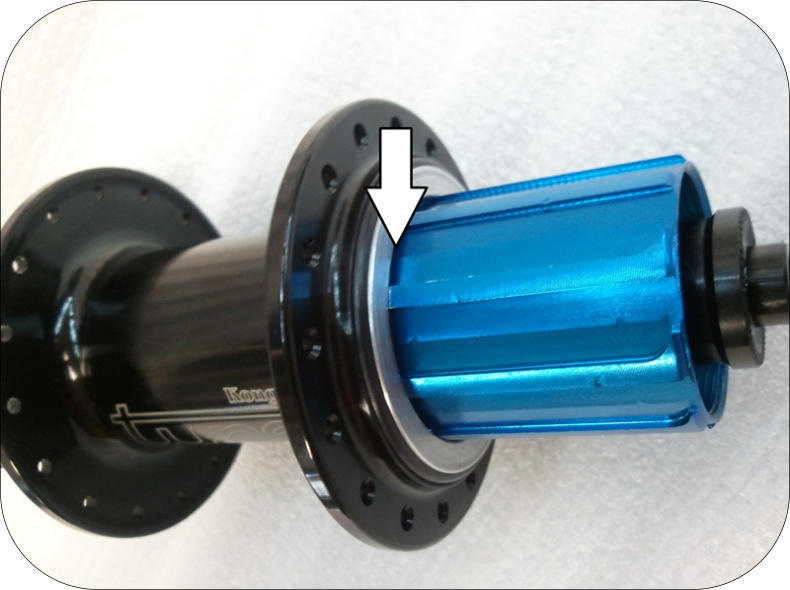

I pignoni Ari sono adatti sia alla ruota libera con cava passante (mozzo 1) che a quella
con appoggio (mozzo 2)
mozzo 1
mozzo 2
Compatibilità Mozzi
