ISTRUZIONI MONTAGGIO PIGNONE ARI PER CASSETTA XX per vedere le descrizioni clicca con il mouse sulle diapositive accanto

ISTRUZIONI DI MONTAGGIO foto e video

PIGNONE ARI PER CASSETTA SRAM XX

Fase 1 smontaggio cassetta originale Passaggio 1

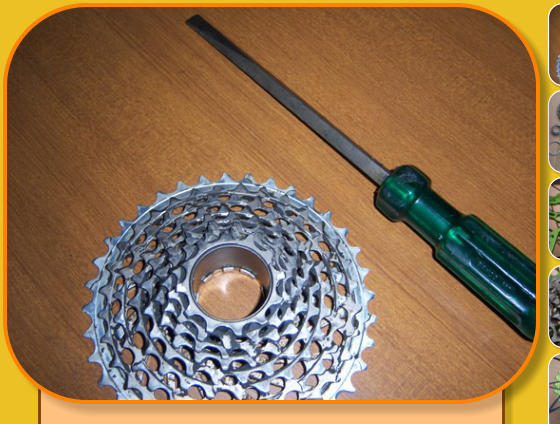

materiale occorrente per lo smontaggio dell'ultimo pignone della cassetta XX: cacciavite a punta grande piatta

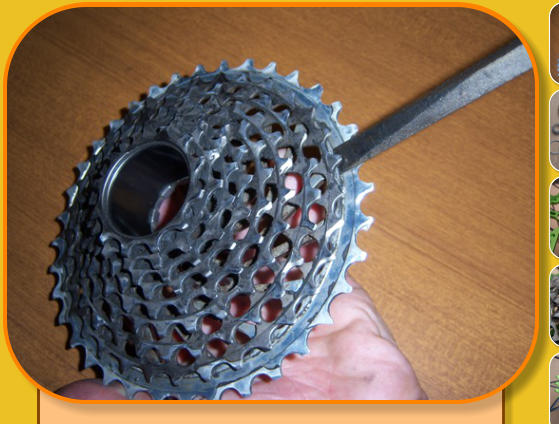

con molta delicatezza fare leva tra l'ultimo e il penultimo pignone

Fase 1 smontaggio cassetta originale Passaggio 2

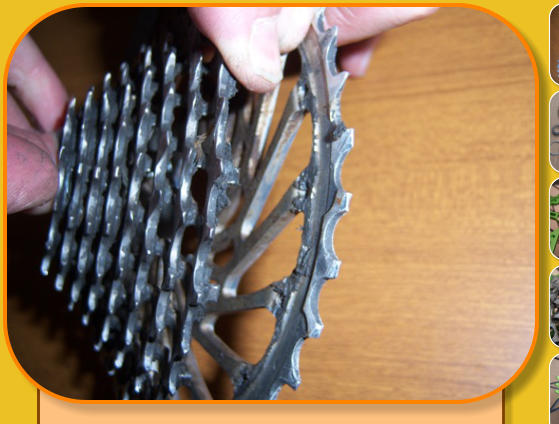

separare l'ultimo pignone della cassetta

Fase 1 smontaggio cassetta originale Passaggio 3

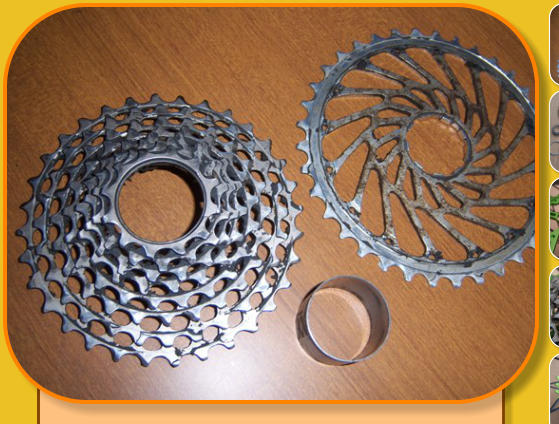

dei tre pezzi ottenuti pulire perfettamente la cassetta e il distanziale centrale e scartare il pignone usurato

Fase 1 smontaggio cassetta originale Passaggio 4

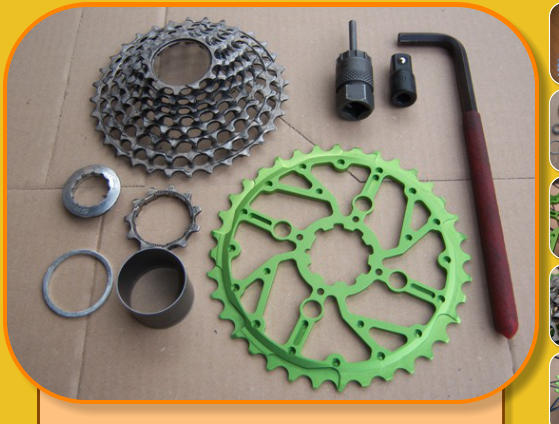

materiale occorrente per il montaggio del nuovo pignone sulla cassetta

Fase 2 montaggio cassetta con nuovo pignone Passaggio 5

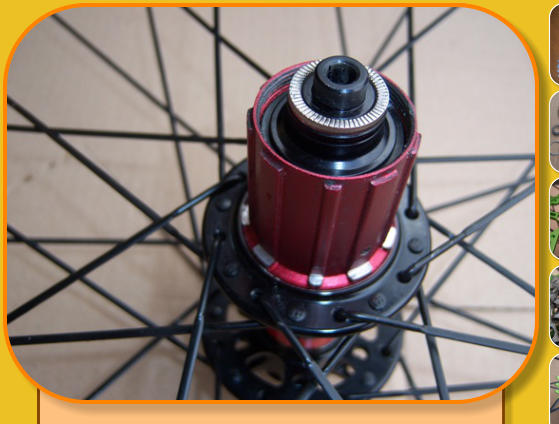

mettere la ruota in posizione orizzontale

Fase 2 montaggio cassetta con nuovo pignone Passaggio 6

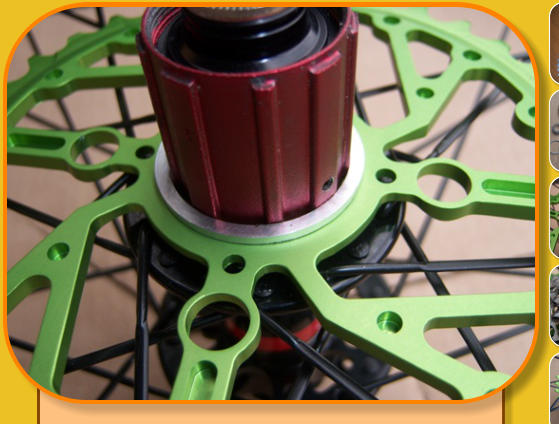

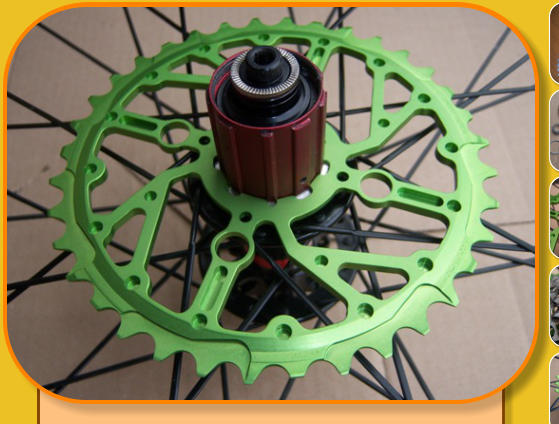

inserire il pignone nuovo nel mozzo con i fori per i pin di trascinamento rivolti verso l'alto

Fase 2 montaggio cassetta con nuovo pignone Passaggio 7

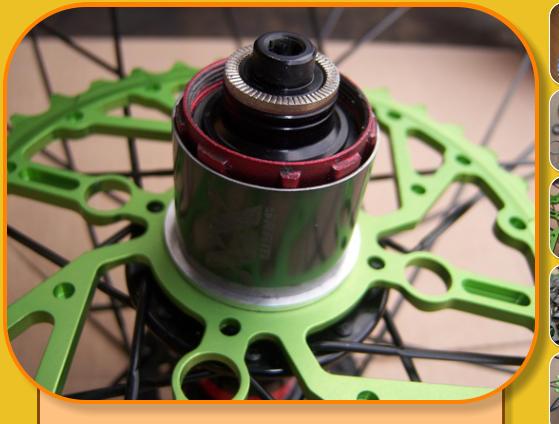

inserire il distanziale in alluminio fornito con il pignone di ricambio

Fase 2 montaggio cassetta con nuovo pignone Passaggio 8

inserire il distanziale originale

Fase 2 montaggio cassetta con nuovo pignone Passaggio 9

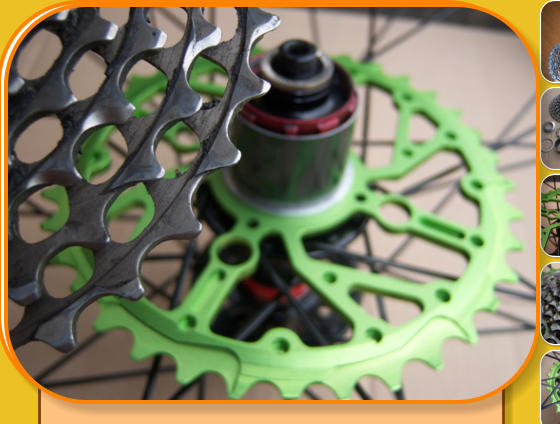

inserire la cassetta assicurandosi che i pin di trascinamento entrino perfettamente in sede

Fase 2 montaggio cassetta con nuovo pignone Passaggio 10

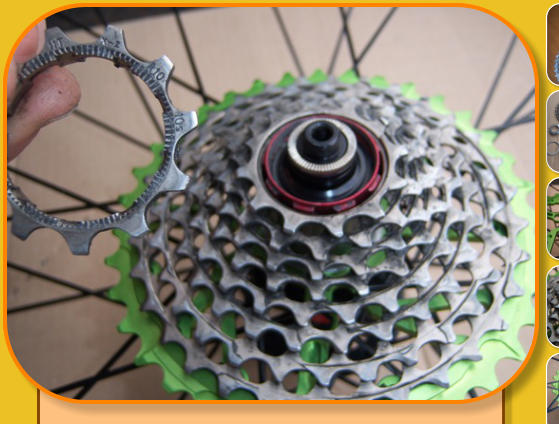

inserire il pignone da 11 denti

Fase 2 montaggio cassetta con nuovo pignone Passaggio 11

controllare bene la fase delle sedi di trascinamento del pignone da 11 denti con i denti del mozzo

Fase 2 montaggio cassetta con nuovo pignone Passaggio 12

assicurarsi che il pignone da 11 denti appoggi perfettamente in piano

Fase 2 montaggio cassetta con nuovo pignone Passaggio 13

avvitare a mano la ghiera originale di chiusura pacco pignoni (per evitare occasionali allentamenti di questa ghiera noi consigliamo l'utilizzo di una goccia di frenafiletti medio blu)

Fase 2 montaggio cassetta con nuovo pignone Passaggio 14

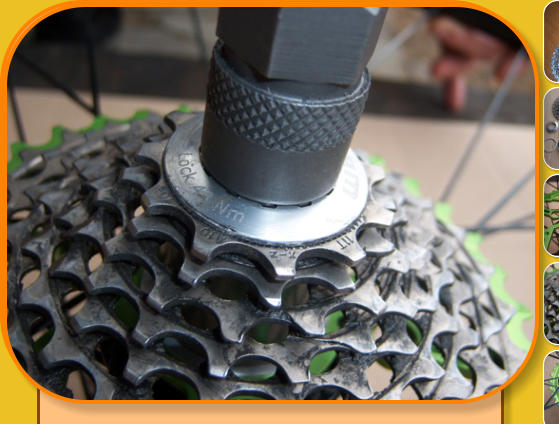

con la apposita chiave stringere la ghiera originale di chiusura pacco pignoni attenendosi alle indicazioni di serraggio date dalla Sram

Fase 2 montaggio cassetta con nuovo pignone Passaggio 15

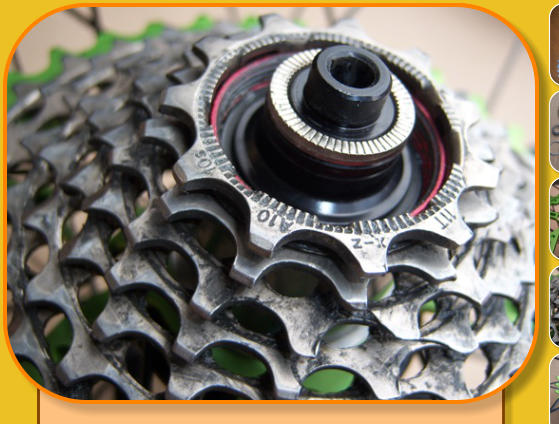

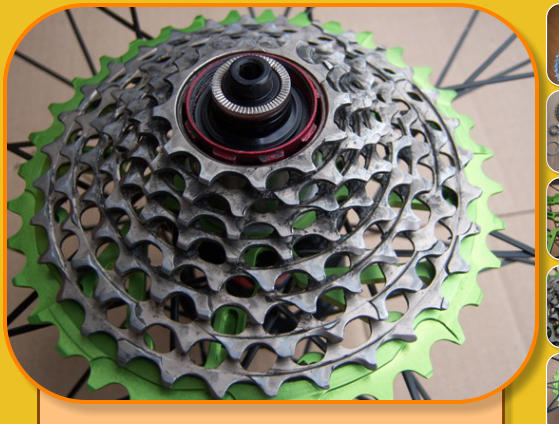

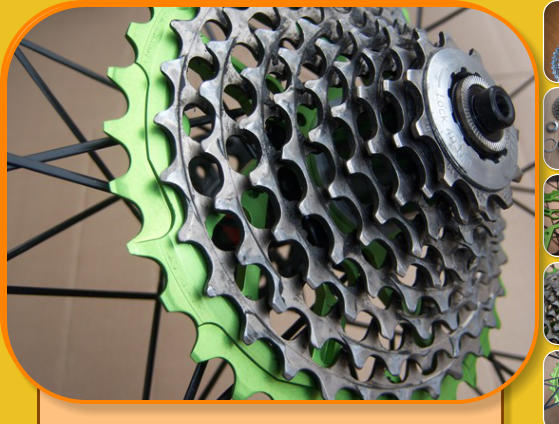

pacco pignoni montato vista lato esterno

Fase 2 montaggio cassetta con nuovo pignone Passaggio 16

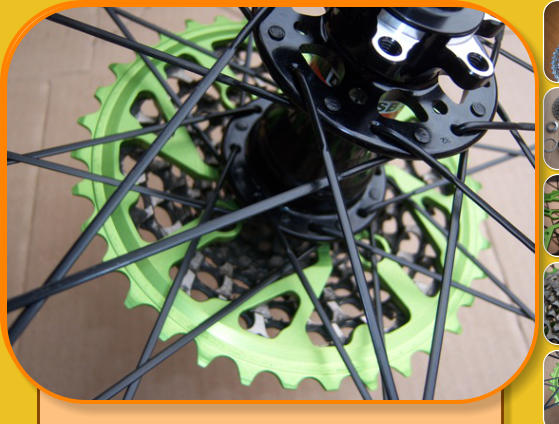

vista lato interno

Fase 2 montaggio cassetta con nuovo pignone Passaggio 17
