per cassette SRAM XX 10V. 11/36

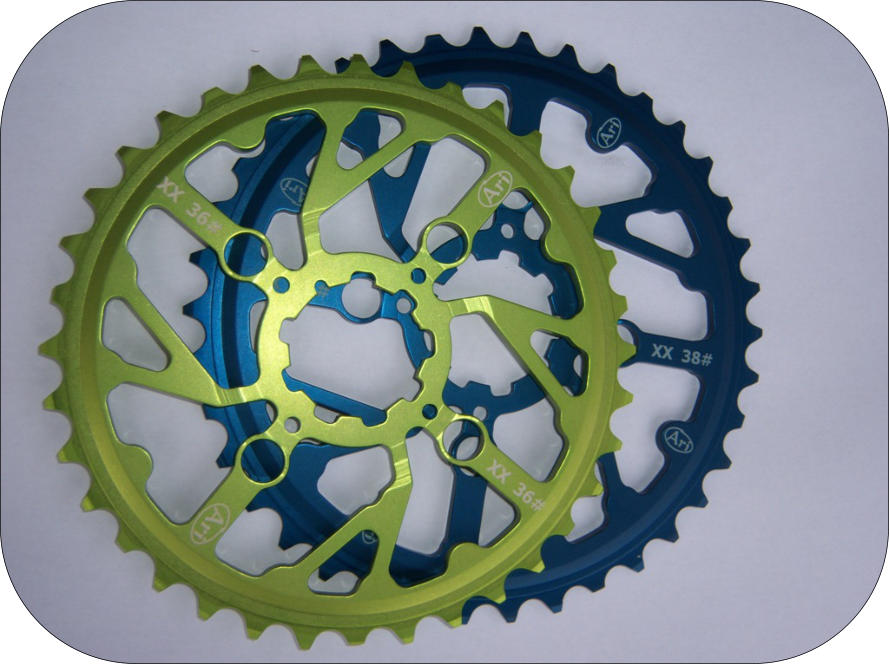

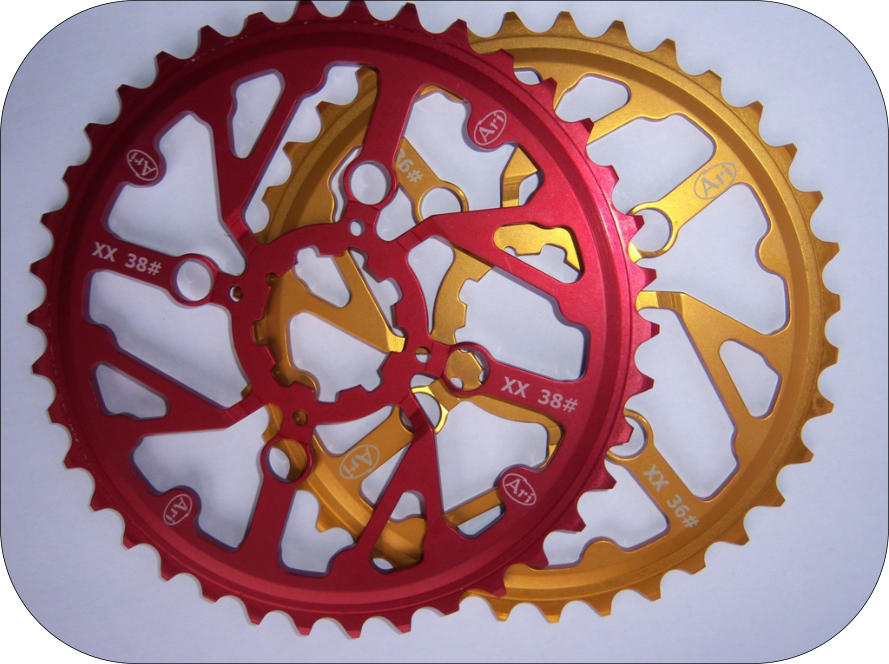

il pignone originale 36T può essere sostituito con un pignone pari dentatura, quindi 36T ARI,o con un pignone maggiorato da 38T o da 39T ARI
senza alcuna modifi ca alla bike.
la sostituzione è semplice e veloce vedi i video allegati a questa scheda
il pignone da 38T e da 39T è particolarmente utile per l'utilizzo in configurazione Monoring il materiale utilizzato è ERGAL 7075T6 anodizzato duro
la gamma dei colori disponibili è consultabile nella tabella colori

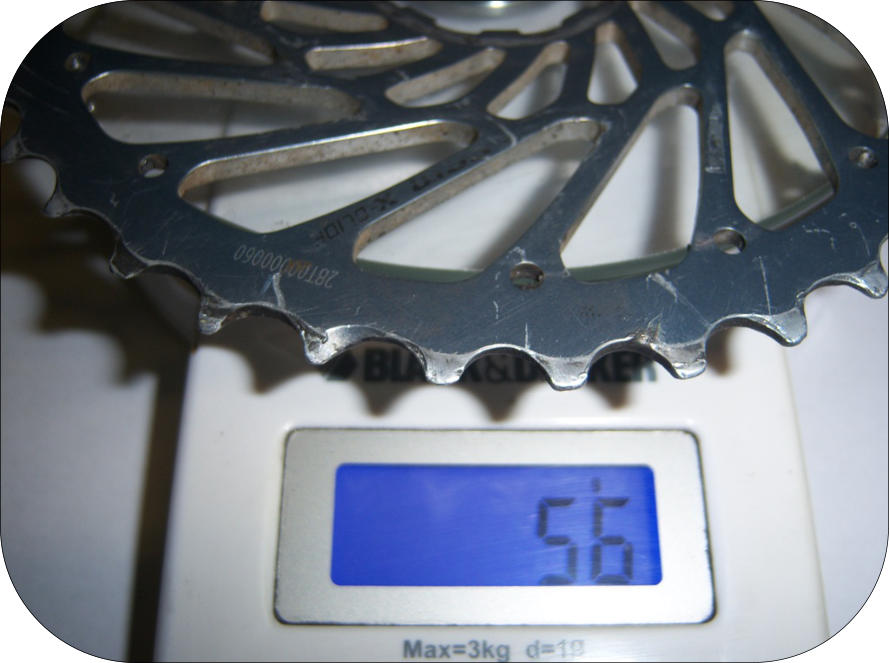

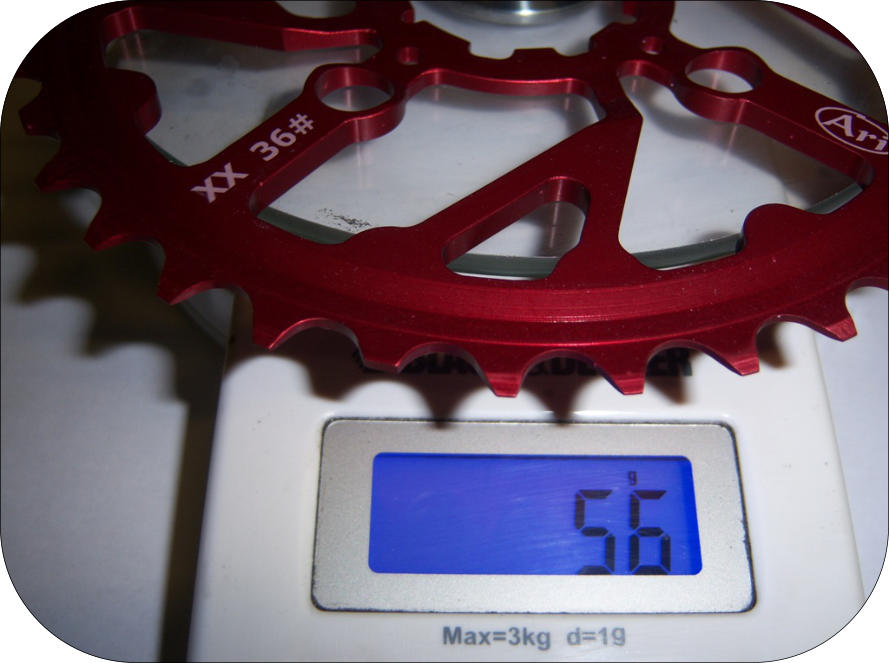

il peso del pignone 36T è di 56 grammi (come l'originale)

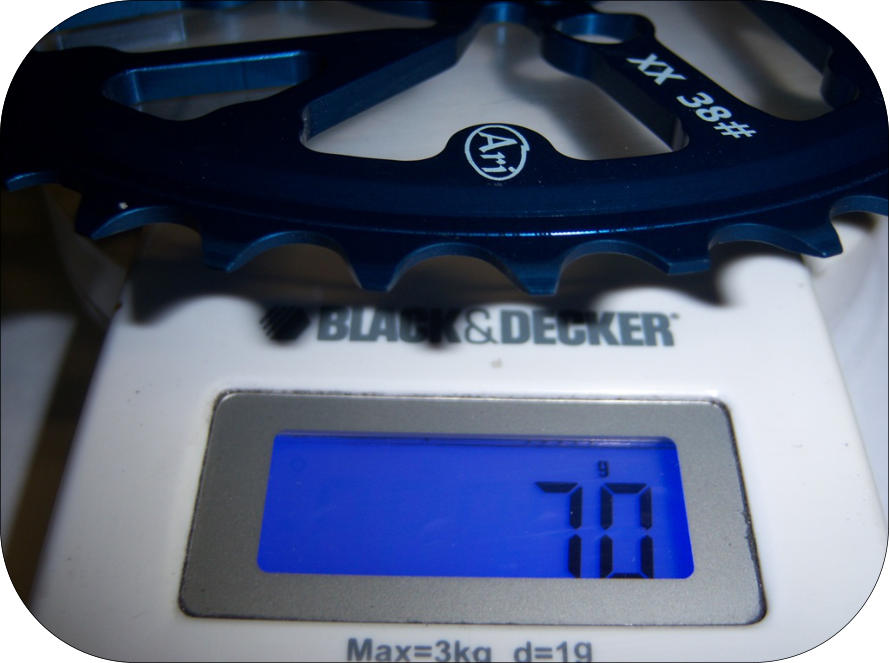

il peso del pignone 38T è di 70 grammi
il peso del pignone 39T è di 77 grammi

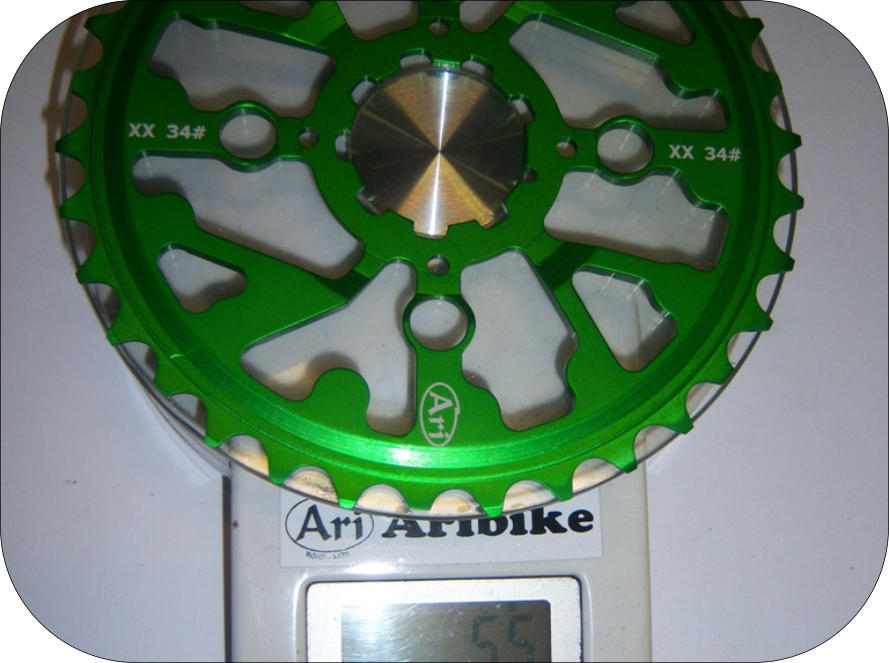

a richiesta disponibili per cassetta SRAM XX 11/32 il pignone di ricambio 32T e il pignone maggiorato 34T.
il peso del pignone maggiorato 34T è di 55 grammi
NB

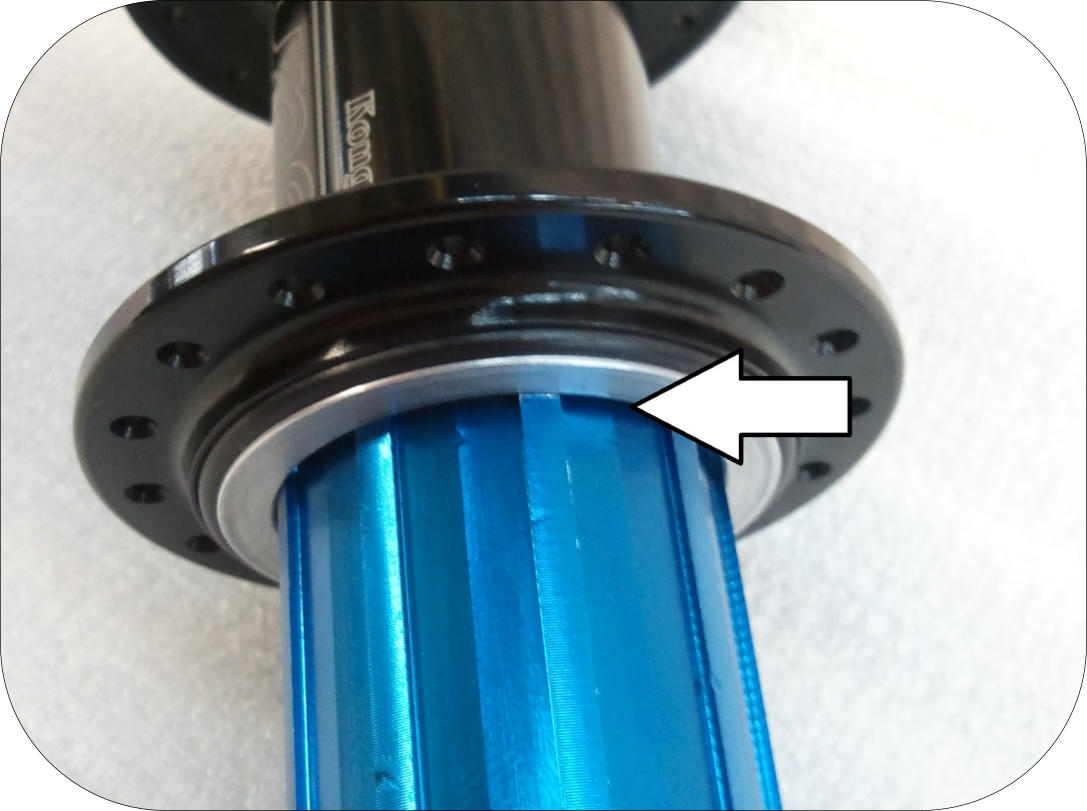

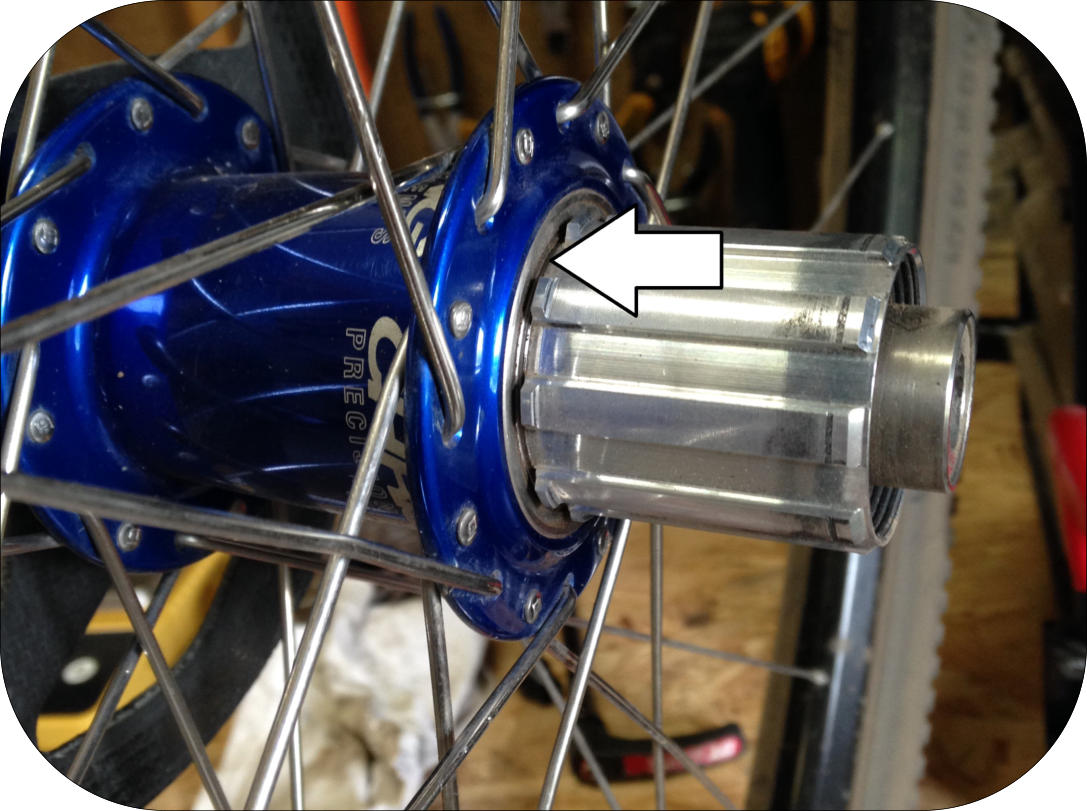

I pignoni Ari sono adatti sia alla ruota libera con cava passante (mozzo 1)
che a quella con appoggio (mozzo 2)
mozzo 1
mozzo 2
Ultimato il montaggio del pignone ARI per cassetta XX segui queste semplici istruzioni per la
regolazione del deragliatore
1) Posiziona verso il basso uno dei denti del pignone ARI perpendicolarmente al terreno (scegline
uno senza scarico)
2) Posiziona verso l'alto uno dei denti della puleggia superiore del deragliatore sempre
perpendicolarmente al terreno

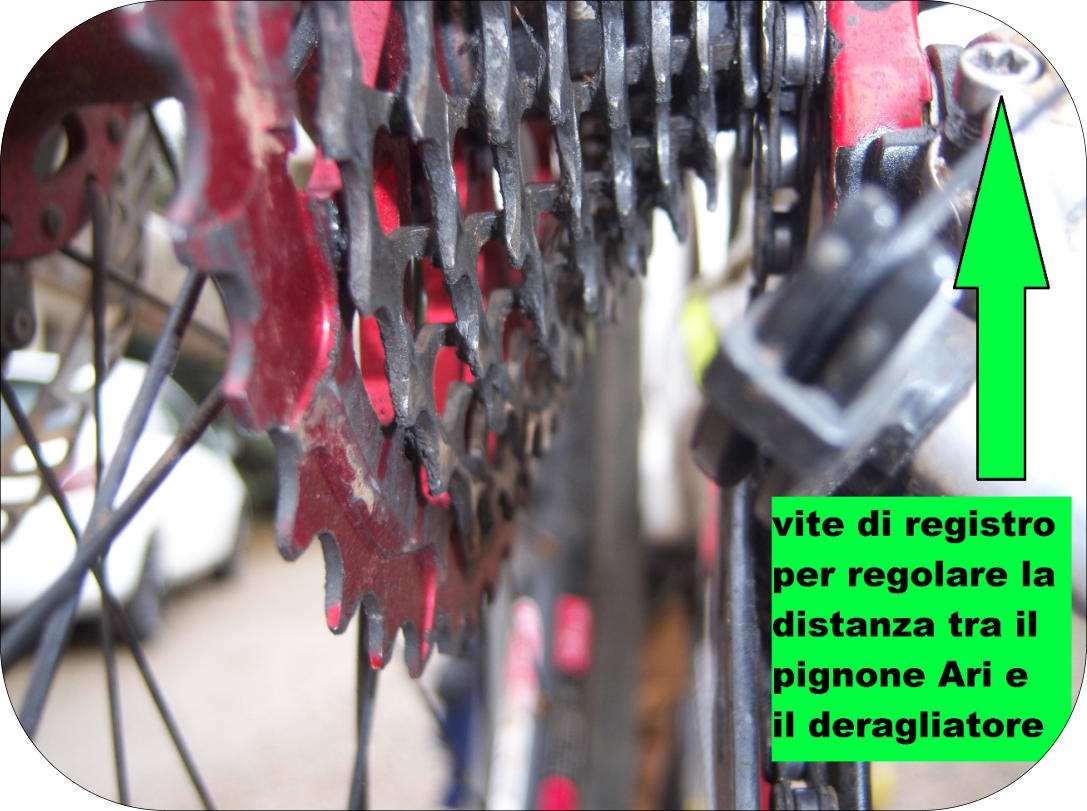

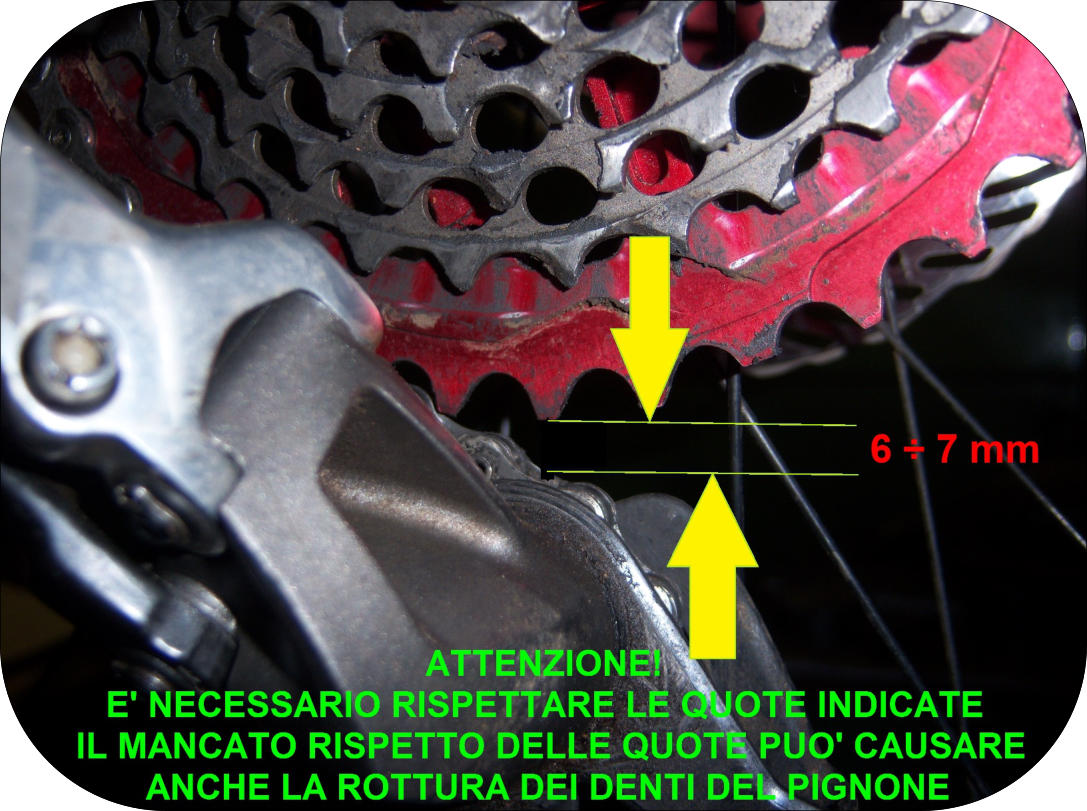

3) Agendo sulla vite di regolazione del deragliatore (foto 1) regola la distanza tra i denti ad una
quota compresa tra i 6 e i 7mm (foto 2)

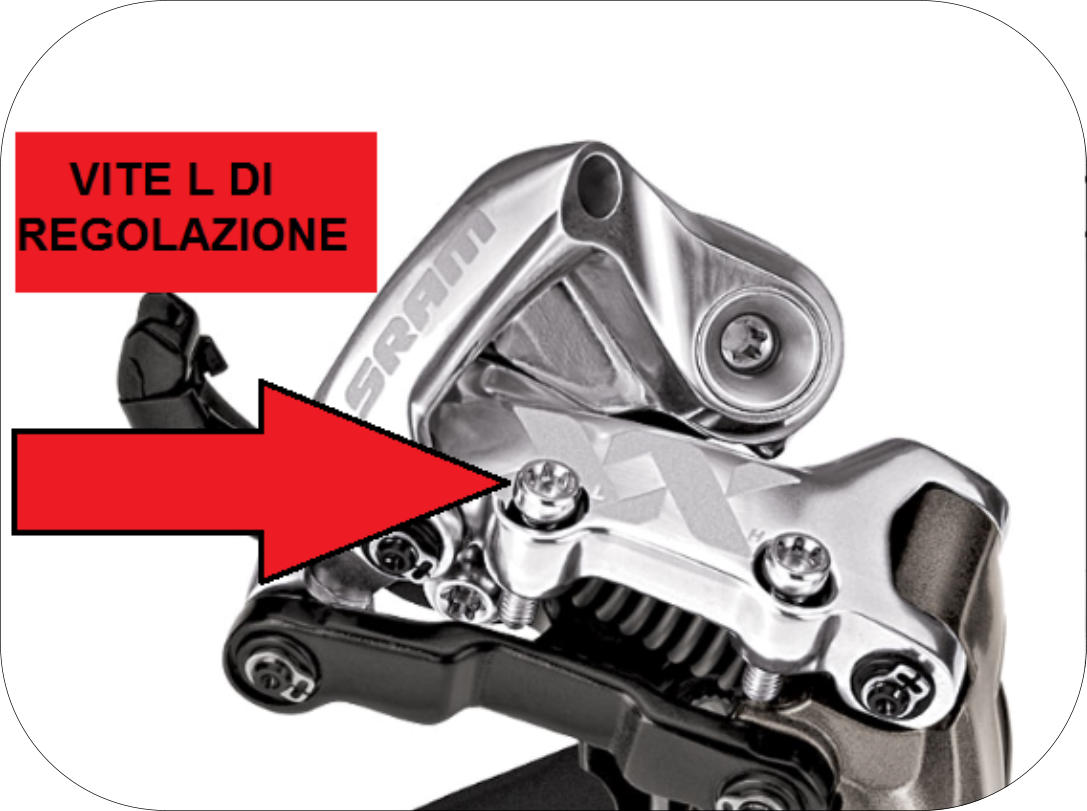

NB La vite L del deragliatore posteriore va generalmente svitata di circa mezzo giro per
permettere alla catena di salire bene sul pignone aggiunto perchè il pacco pignoni rimane
leggermente più interno di come era in origine (foto 3)
Foto 1
Foto 2
Foto 3
Compatibilità Mozzi
Avvertenza regolazione deragliatore posteriore con pignoni maggiorati
Consigli regolazione lunghezza catena con monoring
Avvertenza per la corretta regolazione del deragliatore posteriore con i pignoni maggiorati
Nella regolazione della distanza del deragliatore posteriore dai denti del pignone maggiorato fare particolare
attenzione che la gabbia interna del deragliatore stesso, soprattutto in fase di discesa, non vada a toccare il dente del
pignone.

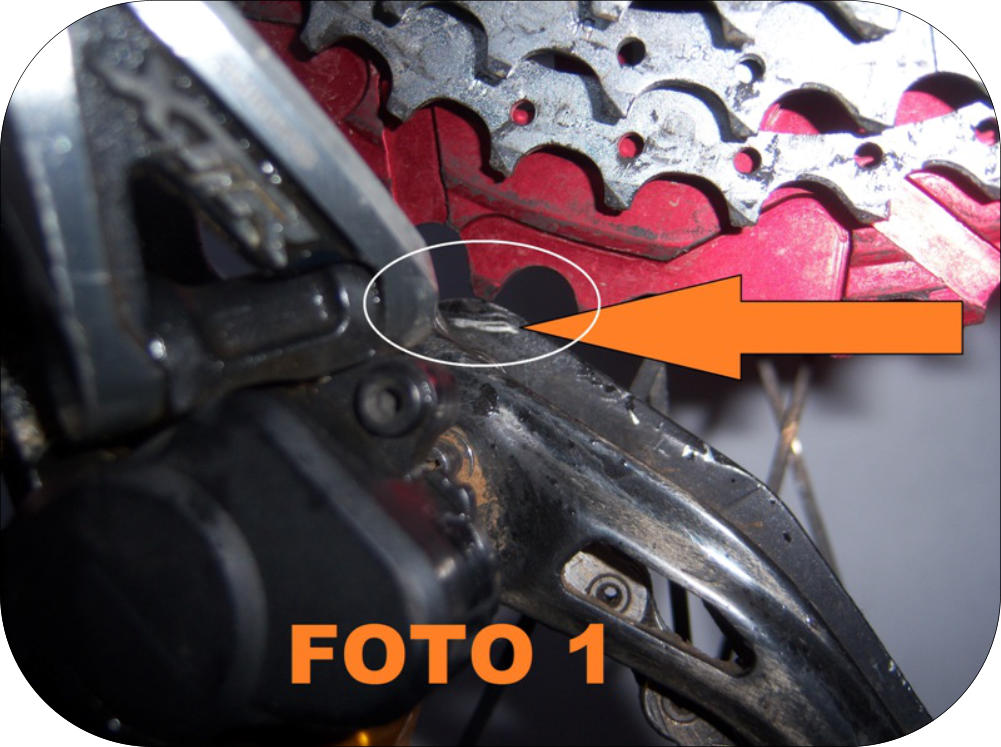

Nella foto 1 è evidenziata la parte interna della gabbia segnata dal dente del pignone perchè la regolazione NON
ERA CORRETTA

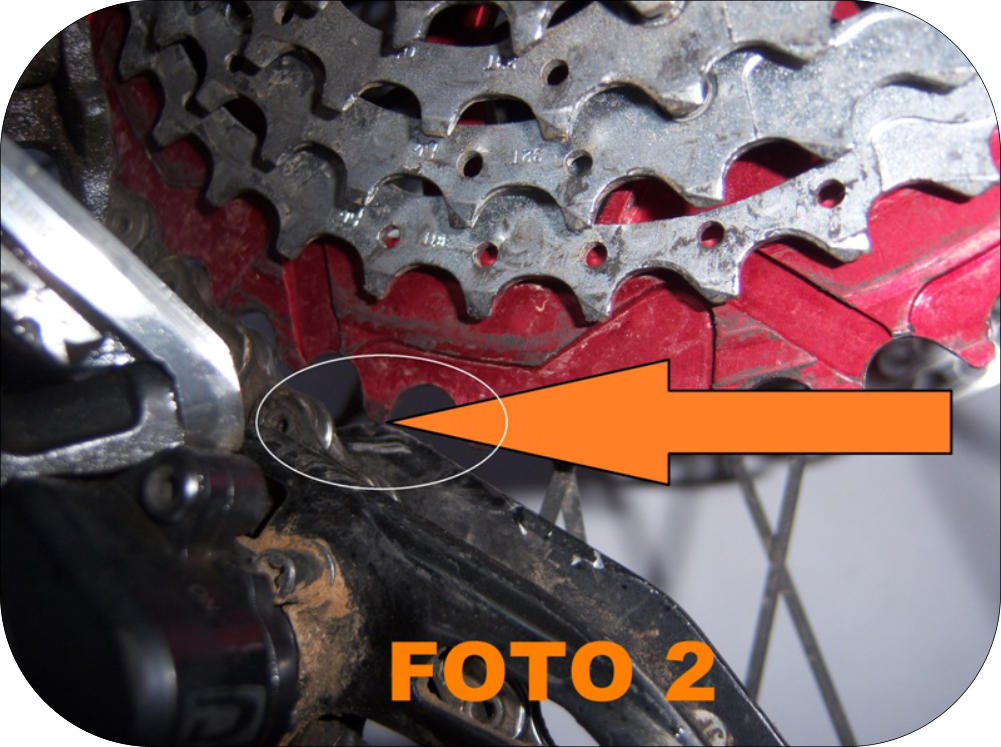

Nella foto 2 è evindenziata l'interferenza tra la gabbia interna del deragliatore e l'estremità del dente del pignone;
anche in questo caso la regolazione NON E' CORRETTA
N.B. ATTENZIONE, L'INTERFERENZA DELLA GABBIA DEL DERAGLIATORE CON I DENTI DEL PIGNONE PUO’
CAUSARE LA ROTTURA DEI DENTI STESSI
Consiglio per effettuare una corretta ed efficace regolazione della lunghezza catena con il monoring
Per evitare accidentali cadute di catena con l'utilizzo del monoring senza guidacatena è indispensabile che la lunghezza della catena
stessa sia perfetta.
Con la catena posizionata sul pignone posteriore più grande, come è evidenziano nella foto, l'escursione del deragliatore deve
essere indicativamente compresa tra i 4 e i 5 mm
PIGNONE ARI PER CASSETTA SRAM XX
Pignone Ari di ricambio/upgrade
Istruzioni regolazione deragliatore
cod. 118
€ 85.00
